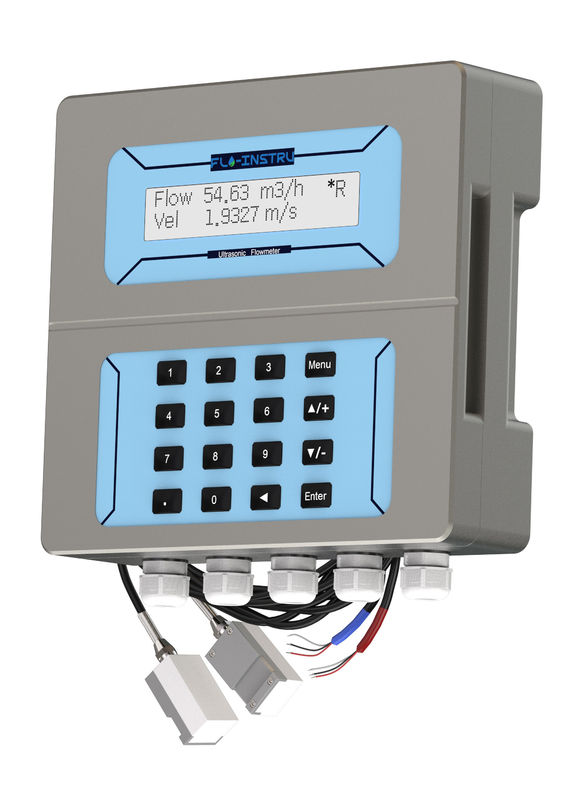

ST505 Wandmontage ultrasoonstroommeter Tweerichtingsstroommeting met transit-tijdtechnologie

Productdetails

Plaats van herkomst: Shenzhen

Merknaam: Flo-Instru

Certificering: CE; ISO9001

Modelnummer: ST505

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1

Verpakking Details: Conventionele Verpakking

Levertijd: 3-5 werkdagen

Betalingscondities: T/T

Krijg Beste Prijs
Markeren:

Bi-directionele ultrasoonstroommeter

,

ultrasone de stroommeter van de doorgangstijd

,

De muur zette Ultrasone Stroommeter op

Snelheidswaaier:
0 ~ ±16ft/s (0 ~ ±5m/s)
Precisiteit:
±1,0%
Grootte van de buis:
1 "~ 48" (25 mm ~ 1200 mm)
Vloeistof:
Water, Zeewater, Olie, Alcohol…
Materialen voor buizen:
PVC, koolstofstaal, roestvrij staal...
Optionele uitgangen:
OCT Pulsoutput: 0~5000Hz. Analoge uitgang: 4~20mA, maximale belasting 750Ω.
Communicatie-interface:
RS485
Stroomvoorziening:
24V DC/1A@max
Toetsenbord:
16(4×4) toets met tactiele actie
Afbeelding:
20 × 2 rooster alfanumeriek LCD-scherm met achtergrondverlichting.
Temperatuur:
Transmitter: -40°F~140°F (-40°C~60°C); Transducer: 32°F~140°F (0°C~60°C)
Vochtigheid:
Tot 99% RV, niet-condenserend
Transmitter:
Aluminiumlegering, IP65.
Transducer:
Ingekapselde uitvoering, IP68.
Transducer kabel:
Standaard kabellengte: 33ft (10m).
Snelheidswaaier:
0 ~ ±16ft/s (0 ~ ±5m/s)
Precisiteit:
±1,0%
Grootte van de buis:
1 "~ 48" (25 mm ~ 1200 mm)
Vloeistof:
Water, Zeewater, Olie, Alcohol…
Materialen voor buizen:
PVC, koolstofstaal, roestvrij staal...
Optionele uitgangen:
OCT Pulsoutput: 0~5000Hz. Analoge uitgang: 4~20mA, maximale belasting 750Ω.
Communicatie-interface:
RS485
Stroomvoorziening:
24V DC/1A@max
Toetsenbord:
16(4×4) toets met tactiele actie
Afbeelding:
20 × 2 rooster alfanumeriek LCD-scherm met achtergrondverlichting.
Temperatuur:
Transmitter: -40°F~140°F (-40°C~60°C); Transducer: 32°F~140°F (0°C~60°C)
Vochtigheid:
Tot 99% RV, niet-condenserend
Transmitter:
Aluminiumlegering, IP65.
Transducer:
Ingekapselde uitvoering, IP68.
Transducer kabel:
Standaard kabellengte: 33ft (10m).
ST505 Wandmontage ultrasoonstroommeter Tweerichtingsstroommeting met transit-tijdtechnologie

ST505 Vaste ultrasone stroommeter

Integreer in uw beheersysteem om te voorzien in metingsdiensten op afstand.



Productinformatie



ST505 Ultrasone stroommeter maakt gebruik van de meest betrouwbare digitale signaalverwerkingstechnologie en zendt stroommetingen voor een breed scala aan vloeistof- en buisgroottes met hoge nauwkeurigheid en betrouwbaarheid.Gecombineerd met de uitstekende prestatie-omvormer met materiaal van hoger industrieel niveau, Flo-instrumenten kunnen lang werken zonder zorgen.


Door de duidelijke menu-schermkeuzes is het instrument zeer handig te gebruiken.



De ultrasoonstroommeter ST505 is gebaseerd op Transit-Time-technologie, die een hoge meetnauwkeurigheid heeft.die de stroomgegevens kan verzamelen door deze eenvoudig aan de buitenkant van de buis vast te klemmen, en het zal nooit in contact komen met de vloeistof, en zal geen vloeistofvervuiling, drukvermindering, lekken, enz. veroorzaken.





Voordelen

  • Het meet de daadwerkelijke stroom en het totale verbruik van verschillende vloeistoffen.
  • Geen verlies van procescontrole, optimalisatie van activa en efficiëntie, geen stilstand of kosten van kalibratie.
  • Aanpasbare signaalverwerkingsalgoritmen optimaliseren de prestaties en zorgen voor nauwkeurige metingen, zelfs onder moeilijke stroomomstandigheden.
  • Duidelijke scherminterface en LCD-scherm met alarmfunctie, eenvoudig te bedienen en te debuggen.
  • Gebruik de ultrasoontechnologie voor transittijd om bidirectionele stroommetingen te realiseren door de tijd die ultrasoonsignalen nodig hebben om stroomopwaarts en stroomafwaarts te reizen nauwkeurig te meten.
  • Gebruik de mogelijkheden van de gegevenslogging om historische stroompatronen te analyseren om de systemen te optimaliseren.
  • Ingebouwd toetsenbord en eenvoudig menu-systeem voor snelle en gemakkelijke programmering van de buisdiameter, het buismateriaal, het vloeistoftype en de meeteenheden.





Productkenmerken



Afmeting



ST505 Wandmontage ultrasoonstroommeter Tweerichtingsstroommeting met transit-tijdtechnologie 0
ST505 Wandmontage ultrasoonstroommeter Tweerichtingsstroommeting met transit-tijdtechnologie 1
Transmitter



ST505 Wandmontage ultrasoonstroommeter Tweerichtingsstroommeting met transit-tijdtechnologie 2
Transducer





Technische informatie



Parameter



Prestatiespecificaties
Versnellingsbereik 0.03~±16ft/s (0.01~±5m/s)
Precisiteit ± 1% van de gemeten waarde
Herhaalbaarheid 00,3% van de gemeten waarde
Grootte van de buis "~ 48" (25 mm ~ 1200 mm)
Stroomvoorziening 24 V gelijkstroom
Toetsenbord 16 aanraakknoppen
Afbeelding Alfanumeriek, achtergrondverlicht LCD.
Functiespecificaties
Output Analoge uitgang: 4~20mA, maximale belasting 750Ω.
Impulsautoutput: 0~9999Hz, OCT, (min. en max. frequentie is instelbaar)
Relaisuitgang: maximaal 1 Hz ((1A@125V AC of 2A@30V DC)
Communicatie RS485
Vloeistof water, zeewater, olie, alcohol...
Materialen voor buizen PVC, roestvrij staal, koolstofstaal, koper...
Fysieke specificaties
Transmitter Gegooid aluminium, IP65, CNC-bewerking
Transducer Gecapsuleerd ontwerp, beschermingsgraad IP68
met een vermogen van niet meer dan 50 W
De standaard/maximale lengte van de kabel: 30 ft/1000 ft (9m/305m)
Temperatuur Transmitter: -40°F~140°F ((-40°C~60°C)
Transducer: 32°F~140°F ((0°C~60°C) Standaard
Vochtigheid tot 99% RH, niet-condenserend






Installatie



V-methode

De "V" methode wordt beschouwd als de standaardmethode. Het geeft meestal een nauwkeurigere aflezing en wordt gebruikt op buizen met een diameter van ongeveer 25 mm tot 400 mm.het is handig om te gebruiken, maar vereist nog steeds de juiste installatie van de transducer, contact op de pijp aan de middellijn van de pijp en gelijke afstand aan beide zijden van de middellijn.

ST505 Wandmontage ultrasoonstroommeter Tweerichtingsstroommeting met transit-tijdtechnologie 3



Z-methode

Het signaal dat wordt verzonden in een installatie volgens de "Z"-methode heeft een lagere verzwakking dan een signaalzender met de "V"-methode.Dit komt omdat de "Z"-methode een rechtstreeks verzonden (in plaats van gereflecteerd) signaal gebruikt dat de vloeistof slechts één keer doorkruistDe "Z"-methode is in staat om te meten op buizen met een diameter van 100 mm tot 3000 mm (~ 120 mm).

ST505 Wandmontage ultrasoonstroommeter Tweerichtingsstroommeting met transit-tijdtechnologie 4



N-methode

Met de "N"-methode gaan de geluidsgolven twee keer door de vloeistof en stuiteren ze drie keer af van de buizenwanden.De nauwkeurigheid van de metingen kan worden verbeterd door de doorvoersafstand te verlengen met de "N"-methode (niet vaak gebruikt).

ST505 Wandmontage ultrasoonstroommeter Tweerichtingsstroommeting met transit-tijdtechnologie 5



W-methode

Net als bij de "N" methode kan de meetnauwkeurigheid ook worden verbeterd door de doorvoersafstand met de "W" methode te verlengen.De geluidsgolf loopt vier keer door de vloeistof en stuitert vier keer af van de buizenwanden. Het is geschikt voor zeer kleine buizen ((diameter is minder dan 50mm/2'').

ST505 Wandmontage ultrasoonstroommeter Tweerichtingsstroommeting met transit-tijdtechnologie 6





Verpakking en accessoire

ST505 Wandmontage ultrasoonstroommeter Tweerichtingsstroommeting met transit-tijdtechnologie 7







Bestelgegevens



ST505 Code Specificatie
  F Ultrasone stroommeter
E Ultrasone BTU/energiemeter ((Facultatief)
  Code Transducer
BT1 Invoeging:
Vloeistoftemperatuur:32°F~ 140°F(0°C tot 60°C) (Standaard)
  Code Kabellengte
L Standaard kabellengte:33ft (((10m)
L+ Op verzoek andere lengtes

ST505 F BT1 L Volledige orderinformatie
