FL101 In-Line Ultrasonic Flow Meter for Agricultural Irrigation 24V DC

Name: FL101 In-Line Ultrasonic Flow Meter for Agricultural Irrigation 24V DC
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Availability: InStock

Productdetails

Plaats van herkomst: Shenzhen, China

Merknaam: Flo-Instru

Certificering: ISO:9001, CE

Modelnummer: FL101

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1

Verpakking Details: Conventionele Verpakking

Levertijd: 3-5 werkdagen

Betalingscondities: t/t

Krijg Beste Prijs

Productdetails

Productomschrijving

Markeren:
                                                                                                                                                                                                                                                                                                                                                24 V gelijkstroom ultrasoonstroommeter, Landbouwverwateringsstroommeter, in-line flow meter for irrigation


Stroombereik:	0.1m/s ~ 10m/s	Precisiteit:	±1,0%
Pijpdiameterbereik (optioneel):	OD20,OD25,OD32,OD40	Metingsmedium:	Water, oplossingen, chemische reagentia (verontreinigingen ≤ 4%), enz.
Materialen voor de pijpleiding (optioneel):	upvc	Communicatie-interface:	RS485, ondersteunt Modbus RTU protocol
Voeding:	24 V gelijkstroom	Klavier:	4 aanraaktoetsen
Weergave:	1.54 240*240 IPS LCD 360° rotatie (voor gemakkelijke lezing)

Stroombereik:	0.1m/s ~ 10m/s
Precisiteit:	±1,0%
Pijpdiameterbereik (optioneel):	OD20,OD25,OD32,OD40
Metingsmedium:	Water, oplossingen, chemische reagentia (verontreinigingen ≤ 4%), enz.
Materialen voor de pijpleiding (optioneel):	upvc
Communicatie-interface:	RS485, ondersteunt Modbus RTU protocol
Voeding:	24 V gelijkstroom
Klavier:	4 aanraaktoetsen
Weergave:	1.54 240*240 IPS LCD 360° rotatie (voor gemakkelijke lezing)

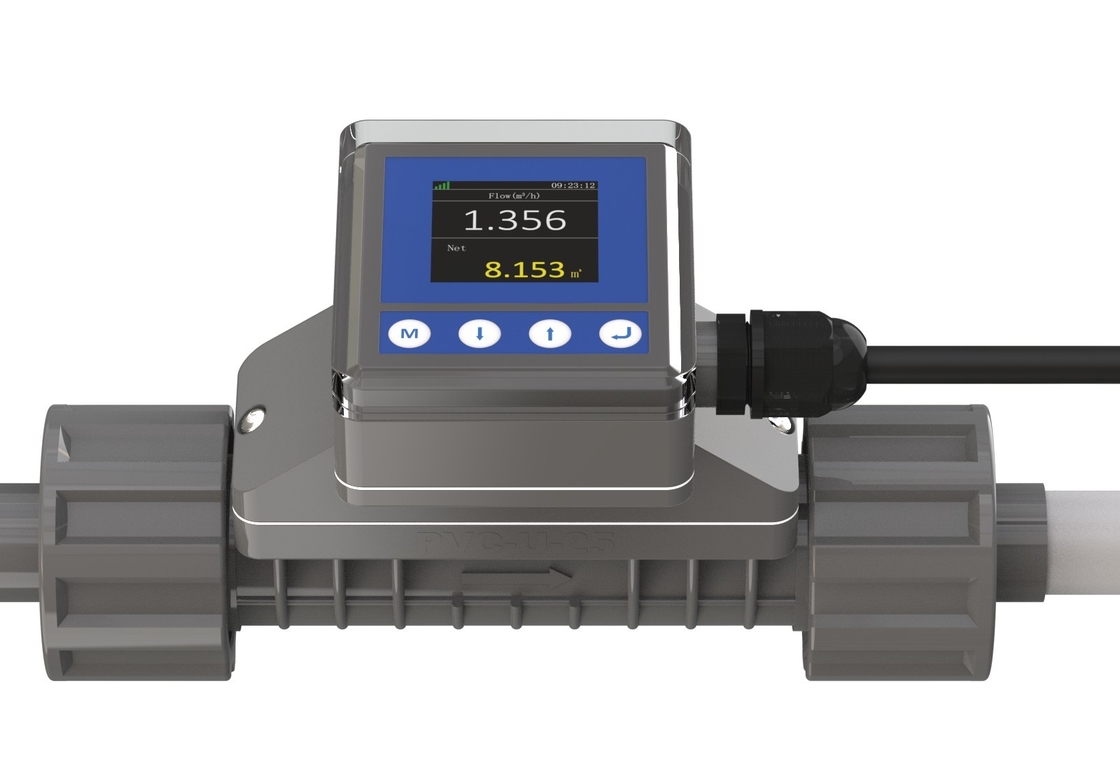

FL101 In-Line Ultrasonic Flow Meter for Agricultural Irrigation 24V DC

FL101 In-Line Ultrasone Debietmeter

Productinformatie

FL101 wordt speciaal gebruikt om de flow van verschillende vloeistoffen in pijpleidingen te meten, waardoor real-time debietmeting in het productieproces wordt gerealiseerd. De instrumenten geven digitale signalen, analoge signalen, enz. af, om de meting en besturing van het productieproces te realiseren.

Vanwege de noodzaak van industriële upgrading moeten instrumenten over rijke outputs beschikken om automatisering te bereiken. De output van traditionele debietmeters is echter relatief eenvoudig en kan niet voldoen aan de behoeften ter plaatse, en moet op de oorspronkelijke positie worden vervangen.

Flo-Instruments heeft een in-line debietmeter gelanceerd met een volledig recht pijpontwerp zonder drukverlies, dubbele koppeling en eenvoudige installatie.

Voordelen

De in-line ultrasone debietmeter heeft een geavanceerde meetchip ingebouwd (tijdsresolutie tot 20ps)		Vier-regelige OLED-display Datum/signaal/momentaan/geaccumuleerd In één oogopslag duidelijk, weinig licht, zwakke omgeving, gemakkelijk af te lezen

Innovatieve menumethode (dropdown-lijst) Vier aanraakknoppen voor eenvoudige installatie Vereenvoudigde/Traditionele/Engelse taalomschakeling		IP66 Spuitgietstructuur Dubbele koppeling, eenvoudig en betrouwbaar

Producteigenschappen

Afmeting

FL101 In-Line Ultrasonic Flow Meter for Agricultural Irrigation 24V DC 1

FL101 In-Line Ultrasonic Flow Meter for Agricultural Irrigation 24V DC 2

Model	Nominale pijpdiameter	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40
Eenheid: mm
Opmerking:
"L" is de lengte van het pijpsegment dat tijdens de installatie wordt afgesneden; "D" is de buitendiameter van het geïnstalleerde pijpsegment.

Compatibele media

Sinds het product op de markt is gebracht, is het veel gebruikt in de reinigingsapparatuurindustrie. Vanwege de eenvoudige installatie en bediening, en betrouwbare meetprestaties, is het continu gepromoot in nieuwe industrieën.

Belangrijkste industrieën: halfgeleiders, voedsel, medicijnen, drinkwater, wasmiddelen, bedrukken en verven, chemische producten, enz.

De media die gebruikers hebben gemeten:

Verdund zwavelzuur
Drank
Koolwaterstof
Alcohol
Natriumchloride
Natriumcarbonaat
Triethylamine
Ethyleendiamine
Propyleenoxide etc

Naarmate de markt groeit, zullen we zien dat er steeds meer media gemeten moeten worden. We hopen dat gebruikers meer toepassingen zullen delen, zodat we onze producten continu kunnen verrijken en verbeteren.

Bepaling van meetbare media:

De flow in de pijpleiding is stabiel
De druk wordt gehandhaafd op 0,3 MPa
Er worden geen bellen (cavitaties) gegenereerd door de flow

Er zijn veel meer media gemeten, welkom om te raadplegen.

Technische informatie

Parameter

Productnaam	FL101 In-line Ultrasone Debietmeter
Nauwkeurigheid	±1,0% (0,3 m/s ~ 5,0 m/s)
Flowsnelheid	0,1 m/s ~ 10,0 m/s
Lineariteit	±1,0% (0,3 m/s-5,0 m/s)
Herhaalbaarheid	0,40%
Reactietijd	500ms
Schermweergave	1,54’’ 240*240 IPS LCD 360° rotatie (voor gemakkelijk aflezen)
Menutaal	Vereenvoudigd Chinees/Traditioneel Chinees/Engels
Weergave-eenheid	Ondersteunt metrische en imperiale eenheidsselectie, m³/h, LPM, ml/min, GPM, LPH, de fabrieksstandaardeenheid is LPM
Weergavegegevens	Momentane flow, momentane flowsnelheid, netto cumulatief volume, enkelvoudig cumulatief volume, dagelijkse max. waarde, dagelijkse min. waarde, dagelijks/maandelijks/jaarlijks cumulatief volume
Totalisator	7-cijferige flow totalisator
Cumulatieve gegevens	10 jaar 64 maanden 64 dagen
Bedieningsknop	Vier aanraakknoppen
Kalenderbatterij	CR1220
Voeding	24VDC@3W
Analoge uitgang	4-20mA, maximale belasting 600Ω
Communicatie-interface	RS485, ondersteuning ModBus RTU-protocol
Alarmuitgang	OCT boven- en ondergrens alarmuitgang, pulsuitgang, etc.
Relaisuitgang	(Optioneel) 30VDC@1A, schakelfrequentie minder dan 2Hz
Media	Water, oplossingen, chemische reagentia (onzuiverheden ≤ 4%), etc.
Beschermingsniveau	IP66
Installatiemethode	De pijpsegmenten zijn geïntegreerd en de PVC-U-buizen worden verbonden door middel van koppelingen (schuifverbindingen).
Pijpmaat	OD20 (DN15-½") , OD25 (DN20-¾") , OD32 (DN25-1") ,OD40 (DN32-1½")
Pijpsegmentmateriaal	UPVC
Mediatemperatuur	0°C-60°
Werktemperatuur	-10°C-50°C
Omgevingluchtvochtigheid	Relatieve luchtvochtigheid 0%-95%, geen condensatie
Toepasbare viscositeit	<300CST (mm²/s)
Kabellengte	Standaard: 2m(6.6ft). Het kan worden verlengd tot 20m(66ft)

Installatie

1. De pijp snijden
	Snijd, afhankelijk van de installatiepuntselectie-eisen, een deel van de pijp op de installatielocatie.
2. Steek de moeren in de pijp
	Draai de twee moeren van de meter los en steek ze in de pijp.
3. Lijm de pijpverbindingen
	Breng PVC-lijm aan op de twee pijpverbindingen op het instrument en steek ze in de pijpen.
4. Installeer de debietmeter
	Plaats de meter in het midden en draai de moer vast om de installatie te voltooien; let op de flowrichting tijdens de installatie.
5. Inschakelen en uitvoeren
	Sluit het andere uiteinde van de kabel aan op een 24V DC-voeding, schakel in en observeer.

Pakket & Accessoire

FL101 In-Line Ultrasonic Flow Meter for Agricultural Irrigation 24V DC 10

Bestelinformatie

FL101	Code	Pijpmaatbereik [DN &Inch &OD]
	A	DN15			1/2"	OD20
	B	DN20			3/4"	OD25
	C	DN25			1"	OD32
	D	DN32			1-1/4"	OD40
		Code	Uitvoermodus
		1	4-20mA,RS485,OCT Puls,Relais
			Code	Kabellengte
			L	6.6ft(2m)(Als er geen keuze is, wordt dit als standaard ingesteld)
			L+	op aanvraag andere lengtes

FL101

Volledige bestelinformatie
