Ultrasone debietmeter voor aquacultuur
, TM601 stroommeter met garantie
, nauwkeurige meting van de aquacultuurstroom
Velocity range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
±2.0% |
Pipe size Range(Optional): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63,OD75, OD90, OD110, OD140, OD220 |
Fluid: |
Water, Sea water, Oil, Alcohol... |
Pipe material: |
PVC, Carbon Steel, Stainless Steel, Copper |
Optional Outputs: |
RS485, 4-20mA, OCT+Relay |
Communication interface: |
RS485 |
Power supply: |
10-36V DC |
Temperature: |
Transmitter ambient temperature: 14℉~122℉ (-10℃~50℃) Transducer measurement medium: 14℉~122℉ (-10℃~50℃) |
Ambient Humidity: |
RH 0~95% RH, non-condensing |
Transmitter: |
Aluminum alloy |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
Protection Rate: |
IP54 |
Cable Length: |
Power cable: standard length 2m |

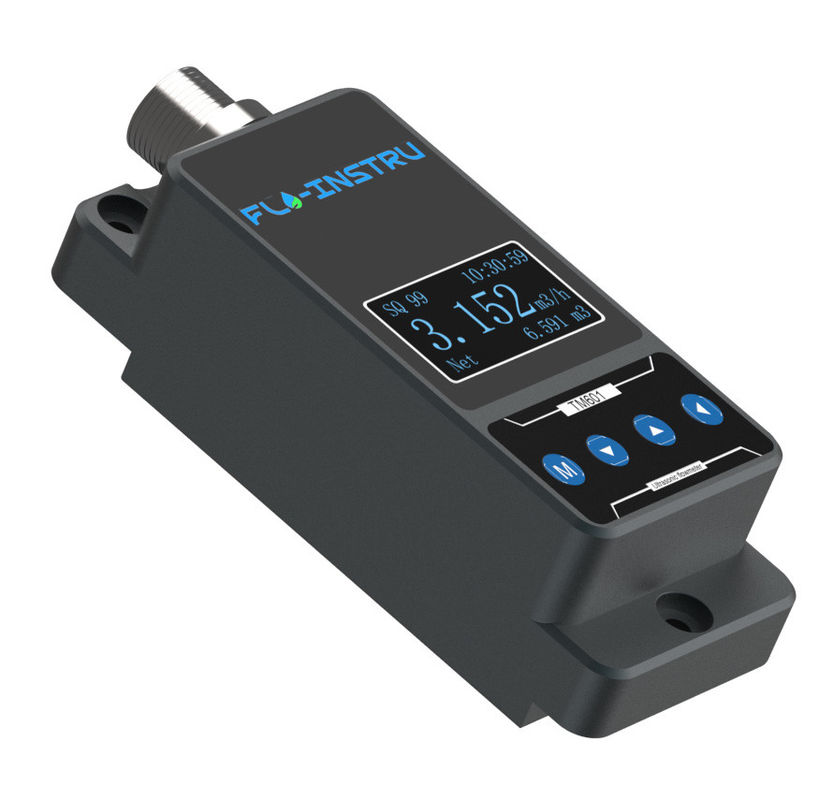

TM601 Ultrasone stroommeter nauwkeurige en eenvoudige oplossing voor recirculerende aquacultuur systeem
TM601 Reinigingsindustrie Fix klem op ultrasone flowmeter
Clamp-on compact type ultrasone stroommeters.
Productbeschrijving
TM601 is een stroommeter die speciaal is ontworpen voor ultrasone reinigingsmachines
1. Duurt slechts 1min om de installatie te voltooien en de meting te starten
2. Geen aanvullende wijzigingen in de pijplijn en installatie en meting kunnen worden voltooid volgens de bedrijfsinstructies.
3. Het kan worden geïnstalleerd en gebruikt zonder de productie te stoppen, zonder enige pijpleidingaanpassing en zonder drukverlies
4. OLED -display (128x 64px), zelfs in de donkere omgeving heeft het beste display
5. Geschikt voor verschillende pijpleidingen: roestvrijstalen buizen, koolstofstalen buizen, koperen leidingen, PVC, PVDF, PPR, PPH, HDPE, enz.
Voordeel en functie
- Geen pijpaanpassing nodig
De moeilijkheden die vaak worden geassocieerd met het installeren van een nieuwe ultrasone stromingsmeter worden geëlimineerd door eenvoudige klem. Dit ontwerp elimineert de noodzaak om de pijp te snijden, de pijprunning af te sluiten, de productie te stoppen, extra kosten te bieden en nog veel meer.
- Geen speciale tools nodig
Het enige dat nodig is, is een enkele phillips-head schroevendraaier om de TM601 veilig te installeren op één gemeten pijp. Dit zorgt ervoor dat eenvoudige en juiste installatie door elk lid van het team kan worden bereikt zonder speciale tools of gespecialiseerde kennis.
- Zeer professionele nauwkeurigheid
Op basis van de betrouwbare nauwkeurigheid mag TM601 worden gebruikt voor zowel algemene detectie -toepassingen als situaties die meer nauwkeurige monitoring vereisen, waardoor het eenvoudiger dan ooit tevoren wordt om de stroom correct te detecteren. De responssnelheid is meer tot 0,03 m/s.
Specificaties
| Snelheidspercentage |
0,328 ft/s ～ ± 16ft/s (0,1 m/s ～ ± 5 m/s) |
| Nauwkeurigheid |
± 2,0% |
| Pijpmaat |
DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 |
| Vloeistof |
Regelmatig water, zeewater, koel/heet water, alcohol .. |
| Buismateriaal |
PVC, roestvrij staal, koolstofstaal, koper. ... |
| Stroomvoorziening |
9 ～ 36V DC, maximaal 500 mA |
| Mededeling |
Ondersteuning Modbus Protocol, RS485 |
| Analoge uitgang |
4-20MA, maximaal 750Ω |
| Alarmuitgang |
Oct boven- en ondergrens alarmfunctie (optioneel) |
| Weergave |
OLED 128*64 punt-matrix display scherm |
| Sleutelpaneel |
Vier aanraakknoppen |
| Stromingseenheid |
Ondersteuning metrische eenheidselectie, kubieke meter (m³), liters (l), VS gallons (gal). |
| Tijdseenheid |
/uur,/min, de fabrieksinstelling is kubieke meter per uur. |
| Dagelijkse, maandelijkse en jaarlijkse stroomtotalizer |
| Temperatuur |
Ambiënt: 14f ～+122f (-10 ℃～+50 ℃) |
| Vloeistof: 14f ～+122f (-10 ℃～+50 ℃) |
| Omgevingsvochtigheid |
RH 0 ～ 95%, geen condensatie |
| Woningmateriaal |
Aluminium legering, CNC -bewerkte verwerking |
| Beschermingspercentage |
IP54 |
| Kabellengte |
6.6ft (2m) standaard |
Het beleidsbereik en de referentietabel van het stromingsbereik
| DN |
OD |
OD -bereik |
Inch |
Stroombereik |
| DN4 |
OD9.53 |
95 mm-10,5 mm |
1/8 " |
0,003 ～ 0,142 m³/h |
| 0.047 ～ 2.374 I/min |
| 0,013 ～ 0,627 gal/min |
| DN8 |
OD12.7 |
12,4 mm-1.1mm |
1/4 " |
0,011 ～ 0,570 m³/h |
| 0.190 ～ 9.496 I/min |
| 0,050 ～ 2.509 gal/min |
| DN10 |
OD15 |
14,5 mm-15 mmm |
3/8 " |
0,026 ～ 1,282 m³/h |
| 0.427 ～ 21.366 L/min |
| 0.113 ～ 5.644 gal/miR |
| DN15 |
OD20 |
16,5 mm-23,0 mm |
1/2 " |
0,046 ～ 2,279 m/h |
| 0.760 ～ 37.984 L/min |
| 0.201 ～ 10.034 gal/min |
| DN20 |
OD25 |
25,0 mm-30,0 mm |
3/4 " |
0.103 ～ 5.128 m/h |
| 1.709 ～ 85.464 L/min |
| 0.452 ～ 22.577 gal/min |
| DN25 |
OD32 |
32.0 mm-35.0mm |
1 " |
0.182 ～ 9.116 m³/h |
| 3.039 ～ 151.935 l/min |
| 0.803 ～ 40.137 gal/min |
| DN32 |
OD40 |
38,0 mm-45.0mm |
1-1/4 " |
0.285 ～ 14.244 m³/h |
| 4.748 ～ 237.399 l/min |
| 1.254 ～ 62.714 gal/min |
| DN40 |
OD50 |
48,0 mm-54.0mm |
1-1/2 " |
0.410 ～ 20.511 m³/h |
| 6.837 ～ 341.854 L/min |
| 1.806 ～ 90.309 gal/min |
| DN50 |
OD63 |
58,0 mm-64.0mm |
2 " |
0.729 ～ 36,464 m³/h |
| 12.155 ～ 607.741 l/min |
| 3.211 ～ 160549 gal/mir |
| DN65 |
OD75 |
72,0 mm-78,0 mm |
2-1/2 " |
1.140 ～ 56.976 m³/h |
| 18.992 ～ 949.595 I/min |
| 5.017 ～ 250.857 gal/mir |
| DN80 |
OD90 |
80,0 mm-92.0mm |
3 " |
1.641 ～ 82.045 m/h |
| 27.348 ～ 1367.417 l/min |
| 7.225 ～ 361.234 gal/mir |
| DN100 |
OD110 |
108,0 mm-116,0 mm |
4 " |
2.917 ～ 145,858 m³/h |
| 48.619 ～ 2430.963 I/min |
| 12.844 ～ 642.194 gal/min |
| DN125 |
OD140 |
132.0 mm-142.0mm |
5 " |
4.558 ～ 227.903 m³/h |
| 75.968 ～ 3798.380 l/min |
| 20.069 ～ 1003429 gal/min |
| DN200 |
OD220 |
218,0 mm-228,0 mm |
8 " |
11.669 ～ 583.431 m³/h |
| 194.477 ～ 9723.852 I/min |
| 51.376 ～ 2568.778 Gal/min |
