ST505 Wandmontage ultrasoonstroommeter voor gemakkelijke bediening en debugging

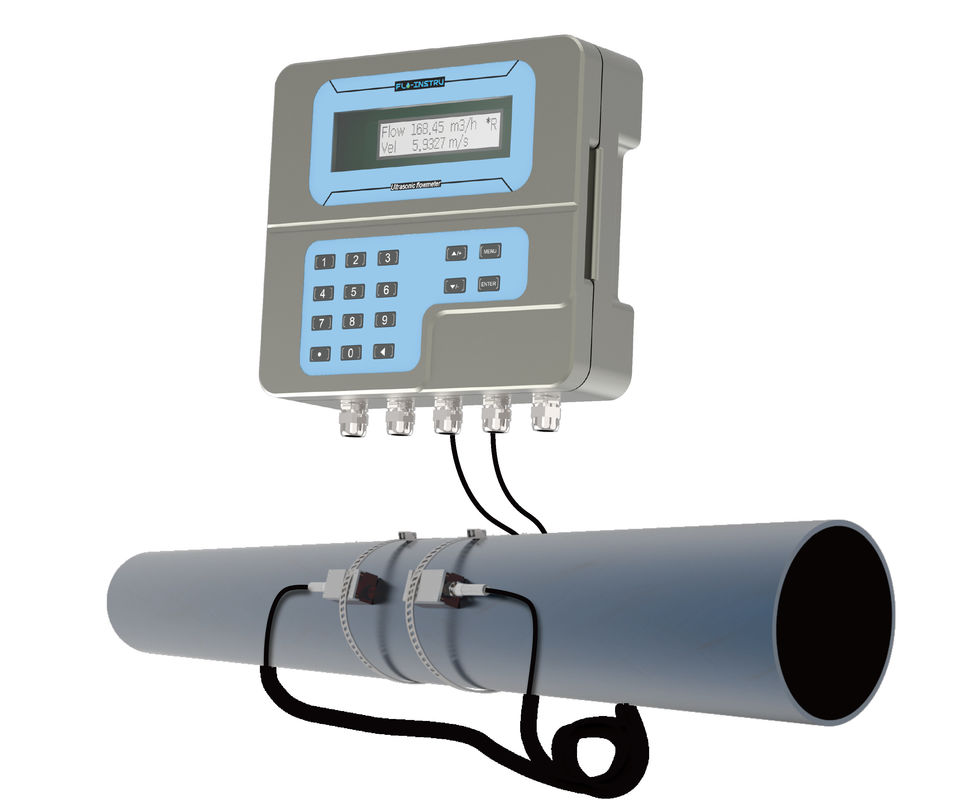

ST505 Stationaire Ultrasone Debietmeter

Integreer in uw managementsysteem om meetdiensten op afstand te leveren.

Productinformatie

De ST505 ultrasone debietmeter maakt gebruik van de meest betrouwbare digitale signaalverwerkingstechnologie en verzendt debietmetingen voor een breed scala aan vloeistoffen en pijpmaten met hoge nauwkeurigheid en betrouwbaarheid. In combinatie met de uitstekende prestaties van de transducer en materialen van een hoger industrieel niveau, kan Flo-Instruments lange tijd probleemloos werken.


Duidelijke menuselecties maken het gebruik van instrumenten zeer handig. Klemtransducers maken de unit flexibeler voor een breed scala aan toepassingen.

De ST505 ultrasone debietmeter is gebaseerd op Transit-Time-technologie, die een hoge meetnauwkeurigheid heeft. De ST505 gebruikt een klemtransducer, die debietgegevens kan verzamelen door deze eenvoudig aan de buitenkant van de pijp te klemmen, en nooit in contact komt met de vloeistof, en geen vloeistofvervuiling, drukvermindering, lekkage, enz. veroorzaakt.

◆ Voordelen

• Meet de werkelijke flow en het totale verbruik van verschillende vloeistoffen.
• Geen verlies van procescontrole, optimalisatie van activa en efficiëntie, geen uitvaltijd of kosten door kalibratie.
• Adaptieve signaalverwerkingsalgoritmen optimaliseren de prestaties en zorgen voor nauwkeurige metingen, zelfs in uitdagende flowomstandigheden.
• Duidelijke display-interface en LCD-scherm met alarmfunctie, eenvoudig te bedienen en te debuggen.
• Gebruik transit-time ultrasone technologie om bidirectionele debietmeting te realiseren door nauwkeurig de tijd te meten die ultrasone signalen nodig hebben om stroomopwaarts en stroomafwaarts te reizen.
• Maak gebruik van de mogelijkheden voor gegevensregistratie om historische flowpatronen te analyseren om systeemoptimalisatie te realiseren.
• Ingebouwd toetsenbord en eenvoudig menusysteem voor snelle en gemakkelijke programmering van pijpdiameter, pijpmateriaal, vloeistoftype en meeteenheden.

Producteigenschappen

◆ Afmeting

Zender

Transducer

Technische informatie

◆ Parameter

Installatie

◆ V Methode

De "V" methode wordt beschouwd als de standaardmethode. Het geeft meestal een nauwkeurigere meting en wordt gebruikt op pijpdiameters variërend van 25 mm tot 400 mm (1'' ~ 16'') ongeveer. Het is ook handig in gebruik, maar vereist nog steeds een correcte installatie van de transducer, contact op de pijp ter hoogte van de middellijn van de pijp en gelijke afstand aan weerszijden van de middellijn.

◆ Z Methode

Het signaal dat wordt verzonden in een "Z" methode-installatie heeft minder demping dan een signaalzender met de "V" methode. Dit komt omdat de "Z" methode gebruik maakt van een direct verzonden (in plaats van gereflecteerd) signaal dat slechts één keer door de vloeistof gaat. De "Z" methode is in staat om te meten op pijpdiameters variërend van 100 mm tot 3000 mm (4”~120”).

◆ N Methode

Met de "N" methode gaan de geluidsgolven twee keer door de vloeistof en kaatsen ze drie keer terug op de pijpwanden. Het is geschikt voor metingen van kleine pijpdiameters. De meetnauwkeurigheid kan worden verbeterd door de transittijd te verlengen met de "N" methode (ongebruikelijk).

◆ W Methode

Net als bij de "N" kan de meetnauwkeurigheid ook worden verbeterd door de transittijd te verlengen met de "W" methode. De geluidsgolf gaat vier keer door de vloeistof en kaatst vier keer terug op de pijpwanden. Het is geschikt voor zeer kleine pijpen (diameter is minder dan 50 mm/2'').

Verpakking & Accessoire

Bestelinformatie
