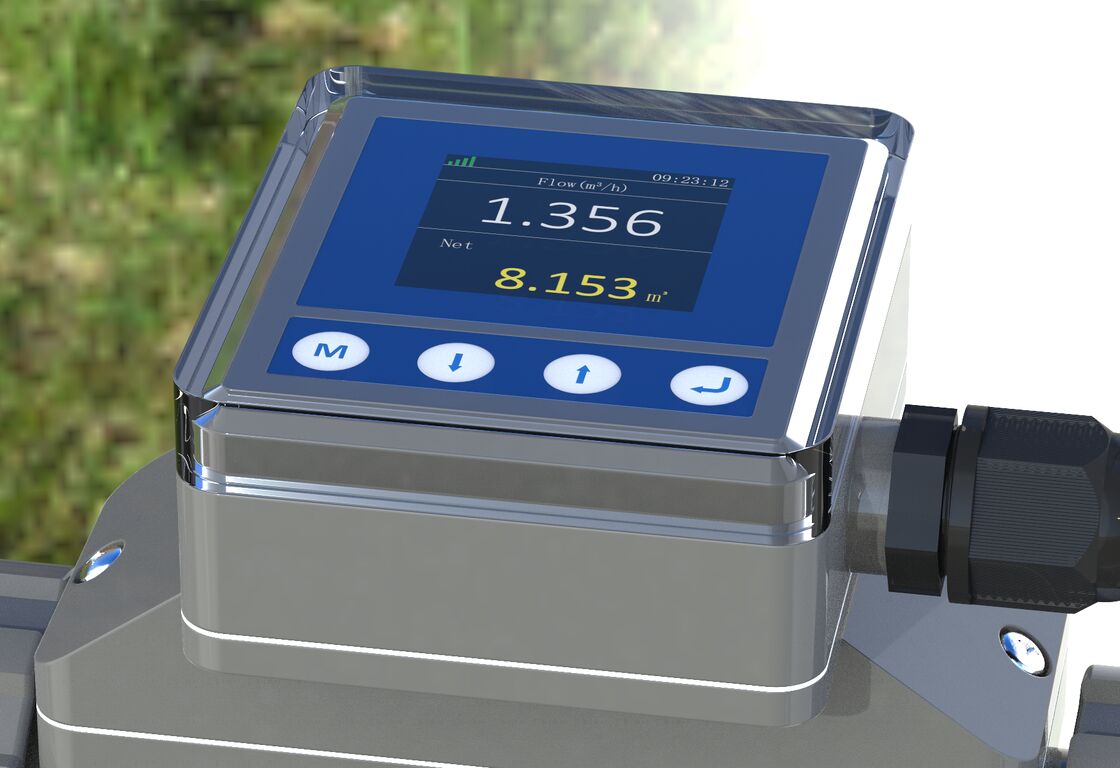

FL101 In-line ultrasone flowmeter voor schoonwatertoepassingen

Name: FL101 In-line ultrasone flowmeter voor schoonwatertoepassingen
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Availability: InStock

Productdetails

Plaats van herkomst: Shenzhen, China

Merknaam: Flo-Instru

Certificering: ISO:9001, CE

Modelnummer: FL101

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1

Verpakking Details: Conventionele verpakking

Levertijd: 3-5 werkdagen

Betalingscondities: T/T

Krijg Beste Prijs

Productdetails

Productomschrijving

Markeren:
                                                                                                                                                                                                                                                                                                                                                FL101 ultrasone stroommeter, schoon water stroommeter, in-line waterbehandeling meter


Stroombereik:	0.1m/s ~ 10m/s	Nauwkeurigheid:	±1,0%
Pijpdiameterbereik (optioneel):	OD20,OD25,OD32,OD40	Meetmedium:	Water, oplossingen, chemische reagentia (verontreinigingen ≤ 4%), enz.
Materialen voor de pijpleiding (optioneel):	UPVC	Communicatie-interface:	RS485, ondersteunt Modbus RTU protocol
Voeding:	24 V gelijkstroom	Toetsenbord:	4 Touch -toetsen
Weergave:	1.54 240*240 IPS LCD 360° rotatie (voor gemakkelijke lezing)

Stroombereik:	0.1m/s ~ 10m/s
Nauwkeurigheid:	±1,0%
Pijpdiameterbereik (optioneel):	OD20,OD25,OD32,OD40
Meetmedium:	Water, oplossingen, chemische reagentia (verontreinigingen ≤ 4%), enz.
Materialen voor de pijpleiding (optioneel):	UPVC
Communicatie-interface:	RS485, ondersteunt Modbus RTU protocol
Voeding:	24 V gelijkstroom
Toetsenbord:	4 Touch -toetsen
Weergave:	1.54 240*240 IPS LCD 360° rotatie (voor gemakkelijke lezing)

FL101 In-line ultrasone flowmeter voor schoonwatertoepassingen

FL101 Ultrasone inline-flowmeter

Productinformatie

FL101 wordt speciaal gebruikt voor het meten van de stroming van verschillende vloeistoffen in pijpleidingen, waardoor real-time debietmeting in het productieproces wordt gerealiseerd. De instrumenten voeren digitale signalen, analoge signalen, enz. uit om de meting en controle van het productieproces te realiseren.

Vanwege de noodzaak van industriële modernisering moeten instrumenten een rijke output hebben om automatisering te bewerkstelligen. De output van traditionele flowmeters is echter relatief eenvoudig en kan niet voldoen aan de behoeften ter plaatse, en moet in de oorspronkelijke positie worden vervangen.

Flo-Instruments heeft een in-line flowmeter gelanceerd met een volledig recht pijpontwerp zonder drukverlies, dubbele verbindingsaansluiting en eenvoudige installatie.

Voordelen

De in-line ultrasone flowmeter heeft een geavanceerde ingebouwde meetchip (tijdresolutie tot 20ps)		OLED-display met vier regels Datum/signaal/onmiddellijk/geaccumuleerd In één oogopslag duidelijk, weinig licht, schemerige omgeving, gemakkelijk te lezen

Innovatieve menumethode (vervolgkeuzelijst) Vier-aanraakknoppen voor eenvoudige installatie Vereenvoudigde/traditionele/Engelse taalomschakeling		IP66 Spuitgietstructuur Dubbele verbindingsverbinding, eenvoudig en betrouwbaar

Producteigenschappen

Dimensie

FL101 In-line ultrasone flowmeter voor schoonwatertoepassingen 1

FL101 In-line ultrasone flowmeter voor schoonwatertoepassingen 2

Model	Nominale pijpdiameter	L	A	B	C	D
PVC-U-20	DN15	146	182	53,5	93,7	20
PVC-U-25	DN20	149	189	57,3	98,2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118,5	40
Eenheid: mm
Opmerking:
"L" is de lengte van het pijpgedeelte dat tijdens de installatie is afgesneden; "D" is de buitendiameter van het geïnstalleerde leidinggedeelte.

Compatibel medium

Sinds het product op de markt werd gebracht, wordt het op grote schaal gebruikt in de reinigingsapparatuurindustrie. Vanwege de eenvoudige installatie en bediening en de betrouwbare meetprestaties wordt het voortdurend gepromoot in nieuwe industrieën.

Belangrijkste industrieën: halfgeleiders, voedsel, medicijnen, drinkwater, wasmiddelen, bedrukken en verven, chemische producten, enz.

De mediumgebruikers hebben gemeten:

Verdund zwavelzuur
Drank
Koolwaterstof
Alcohol
Natriumchloride
Natriumcarbonaat
Triëthylamine
Ethyleendiamine
Propeenoxide enz

Naarmate de markt groter wordt, zullen we merken dat er steeds meer media zullen zijn die gemeten kunnen worden. We hopen dat gebruikers meer applicaties zullen delen, zodat we onze producten voortdurend kunnen verrijken en verbeteren.

Bepaling van meetbare media:

De stroomsnelheid van het medium in de pijpleiding is stabiel
De druk wordt op 0,3 MPa gehouden
Door stroming ontstaan er geen bellen (cavitatie).

Er zijn nog veel meer media die zijn gemeten, welkom om te raadplegen.

Technische informatie

Parameter

Productnaam	FL101 In-line ultrasone flowmeter
Nauwkeurigheid	±1,0% (0,3 m/s~5,0 m/s)
Stroomsnelheid	0,1 m/s~10,0 m/s
Lineariteit	±1,0% (0,3 m/s-5,0 m/s)
Herhaalbaarheid	0,40%
Reactietijd	500 ms
Schermweergave	1,54'' 240*240 IPS LCD 360° rotatie (voor eenvoudig aflezen)
Menutaal	Vereenvoudigd Chinees/Traditioneel Chinees/Engels
Weergave-eenheid	Ondersteunt metrische en imperiale eenheidsselectie, m³/h, LPM, ml/min, GPM, LPH, de standaardfabriekseenheid is LPM
Gegevens weergeven	Momentane stroom, momentane stroomsnelheid, netto cumulatief volume, enkelvoudig cumulatief volume, dagelijkse maximale waarde, dagelijkse minimale waarde, dagelijks/maandelijks/jaarlijks cumulatief volume
Totalisator	7-cijferige stroomtotalisator
Cumulatieve gegevens	10 jaar 64 maanden 64 dagen
Bedieningssleutel	Vier aanraakknoppen
Kalenderbatterij	CR1220
Voeding	24VDC@3W
Analoge uitgang	4-20mA, maximale belasting 600Ω
Communicatie-interface	RS485, ondersteunt ModBus RTU-protocol
Alarmuitgang	OCT boven- en ondergrens alarmuitgang, pulsuitgang, enz.
Relaisuitgang	(Optioneel) 30VDC@1A, schakelfrequentie minder dan 2Hz
Media	Water, oplossingen, chemische reagentia (onzuiverheden ≤ 4%), enz.
Beschermingsniveau	IP66
Installatiemethode	De leidingdelen zijn geïntegreerd en de PVC-U leidingen zijn met elkaar verbonden door middel van koppelstukken (slip joints).
Pijpmaat	OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1½")
Materiaal pijpsectie	UPVC
Mediatemperatuur	0°C-60°
Werktemperatuur	-10°C-50°C
Omgevingsvochtigheid	Relatieve vochtigheid 0%-95%, geen condensatie
Toepasselijke viscositeit	<300CST (mm²/s)
Kabellengte	Standaard: 2 m (6,6 ft). Het kan worden verlengd tot 20 m (66 ft)

Installatie

1. De buis afsnijden
	Afhankelijk van de vereisten voor de selectie van het installatiepunt, snijdt u een deel van de buis op de installatielocatie.
2. Steek de moeren in de buis
	Draai de twee moeren van de meter los en steek ze in de buis.
3. Lijm de buisverbindingen
	Breng PVC-lijm aan op de twee pijpverbindingen op het instrument en steek ze in de pijpen.
4. Installeer de debietmeter
	Plaats de meter in het midden en draai de moer vast om de installatie te voltooien; let tijdens de installatie op de stroomrichting.
5. Inschakelen en uitvoeren
	Sluit het andere uiteinde van de kabel aan op een 24V DC-voeding, schakel het in en observeer.

Pakket en accessoire

FL101 In-line ultrasone flowmeter voor schoonwatertoepassingen 10

Bestelinformatie

FL101	Code	Pijpmaat belde [DN &Inch &OD]
	A	DN15			1/2"	OD20
	B	DN20			3/4"	OD25
	C	DN25			1"	OD32
	D	DN32			1-1/4"	OD40
		Code	Uitvoermodus
		1	4-20mA, RS485, OCT-puls, relais
			Code	Kabellengte
			L	6,6ft (2m) (Als er geen keuze is, wordt deze in gebreke gesteld)
			L+	op aanvraag andere lengtes

FL101

Volledige bestelinformatie
