PH301 Draagbare ultrasoonstroommeter voor de verificatie van de veldstroom

PH301 Draagbare ultrasone flowmeters

Controleer de vloeistofstroom op elk moment.

Invoering

De PH301 van Flo-Instruments is een zeer nauwkeurige en niet-invasieve draagbare ultrasone flowmeter voor vloeistofstroommeting. De PH301 maakt gebruik van de meest betrouwbare digitale signaalverwerkingstechnologie en verzendt stroommetingen voor een breed scala aan vloeistof- en leidingafmetingen met hoge nauwkeurigheid en betrouwbaarheid.

PH301 is het ideale hulpmiddel voor het testen en valideren van flow. De op batterijen werkende draagbare meter maakt gebruik van opklembare transducers om de stroming door de buiswand te meten. Er worden één transducersets geleverd voor optimale prestaties met pijpen met een diameter van 1” tot 200” en deze werkt met de meest gebruikte en andere speciale pijpmaterialen.

Dankzij het schone en grote scherm kunnen gebruikers gemakkelijker de buisdiameter, wanddikte en buismateriaal in de meter invoeren. De PH301 kan maximaal 12 uur van stroom worden voorzien met behulp van de ingebouwde en oplaadbare batterij. Het monitoren van de stroom in de loop van de tijd wordt eenvoudig gemaakt met de ingebouwde datalogger. De 2G SD-kaart kan maximaal 512 bestanden opslaan met intervallen van 1 seconde tot 86.400 seconden. Deze gegevens kunnen via een USB-stick naar uw pc worden gedownload.

De PH301 is voorzien van een hoog beschermingsniveau voor IP65-zender en IP68-transducer en ondersteunt eveneens bidirectionele metingen met totaliseringsfunctie. Daarnaast is er een optionele magnetische geleiderail of montageaccessoire met buisbanden.

Functies

• Ideaal voor het bewaken en meten van debiet

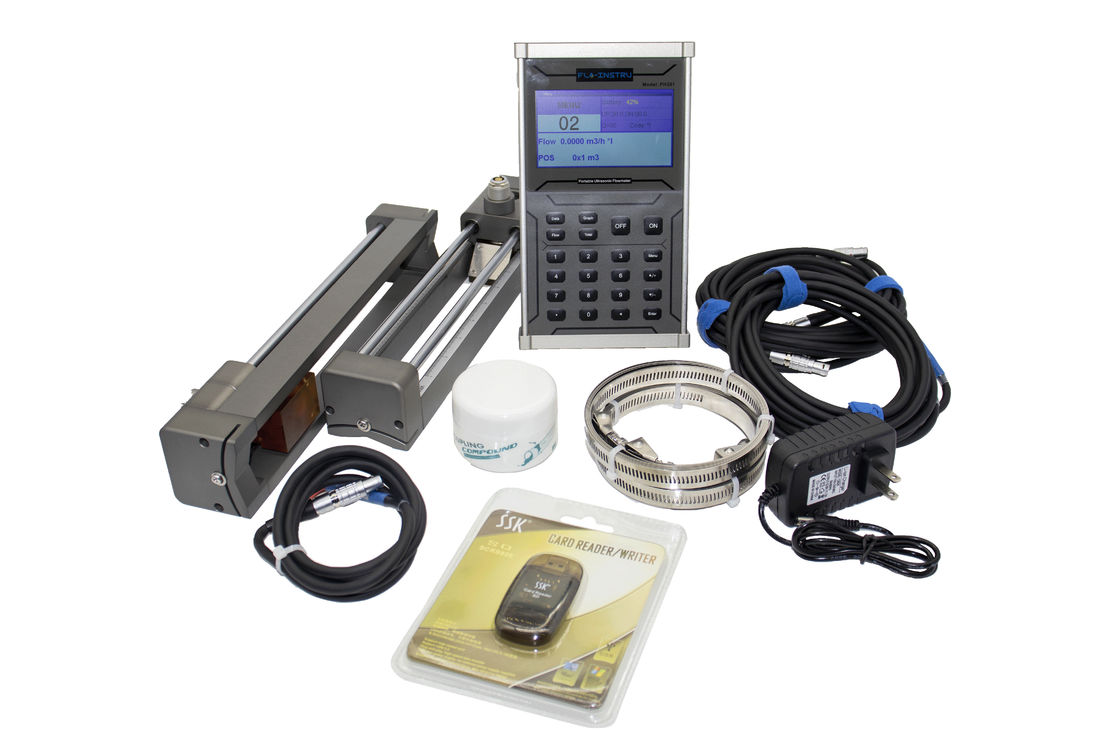

Opklembare transducers zorgen voor een snelle installatie zonder uitschakeling, zonder boren en zonder drukval. Elke meter is voorzien van een ingebouwde SD-kaart, waardoor het een ideale oplossing is voor het monitoren van de stroom in de loop van de tijd. De volledig uitgeruste draagtas bevat een set complete meetinstrumenten en de oplaadbare interne batterij maakt het tot de ideale flowmeter die u overal mee naartoe kunt nemen.

• Werkt met Multi Pipe-materialen

Het is ontworpen om te werken met veel verschillende buismaterialen, waaronder PVC, koolstofstaal, roestvrij staal, koper, PE, HDPE, nodulair gietijzer, aluminium, asbest en glasvezel-epoxy.

• Eenvoudig in te stellen en te gebruiken

De PH301 is eenvoudig te configureren via het kleurrijke TFT-scherm van 4,3 inch en 22 aanraaktoetsen. Voer een paar belangrijke parameters in en het scherm geeft de juiste transducerscheidingsafstand weer.

• Alfanumerieke en flowcurveweergave maken het plaatje compleet

Een groot, multifunctioneel LCD-scherm presenteert meetgegevens in zowel alfanumerieke als grafische vorm. Standaard alfanumerieke functies omvatten stroomsnelheid, stroom en totale stroom in Engelse (VS) of metrische eenheden. In de grafische modus toont het LCD zowel realtime als geregistreerde gegevens, wat erg handig is voor het bekijken van gegevens en het observeren van trends terwijl u op de site bent.

Beginsel

• Introductie tot TVT

TVT-technologie (Transit-Time Vortex) vertegenwoordigt een geavanceerde benadering van ultrasone flowmeting, waarbij de principes van transit-time ultrasoon geluid worden gecombineerd met de mogelijkheid om het vortex-uitscheidingsfenomeen te benutten, wat een ongeëvenaarde nauwkeurigheid en veelzijdigheid in ultrasone flowmeters oplevert. Deze innovatieve integratietechnologie verbetert de nauwkeurigheid, veelzijdigheid en prestaties van ultrasone flowmeters, waardoor ze zeer geschikt zijn voor een breed scala aan toepassingen in verschillende industrieën en een waardevolle oplossing is voor industrieën die nauwkeurige flowmetingen in variërende flowomstandigheden vereisen.

• Verbeterde nauwkeurigheid bij turbulente stromingen:

TVT-technologie blinkt uit in toepassingen waarbij de vloeistofstroomomstandigheden variëren tussen laminair en turbulent. De integratie van vortex-uitscheidingsgegevens verbetert de nauwkeurigheid in uitdagende stromingsomgevingen.

• Veelzijdigheid in vloeistoftypen:

TVT-technologie is veelzijdig en geschikt voor een breed scala aan vloeistoftypen, waaronder vloeistoffen met verschillende viscositeiten en dichtheden.

Specificaties
