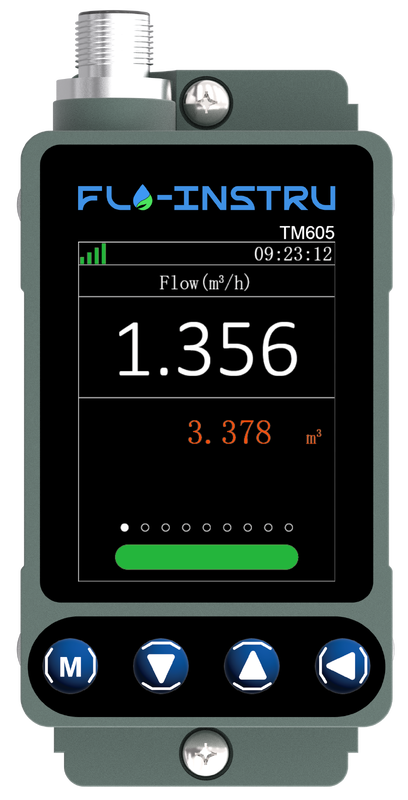

TM605 Compacte Ultrasone Flowmeter met Clamp-on Ontwerp, OLED Display en RS485 Communicatie

Name: TM605 Compacte Ultrasone Flowmeter met Clamp-on Ontwerp, OLED Display en RS485 Communicatie
Brand: Flo-Instruments Co., Ltd
SKU: TM605
Availability: InStock

Productdetails

Plaats van herkomst: Shenzhen, China

Merknaam: Flo-Instru

Certificering: ISO:9001, CE

Modelnummer: TM605

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1

Verpakking Details: Conventionele verpakking

Levertijd: 3-5 werkdagen

Betalingscondities: T/T

Krijg Beste Prijs

Productdetails

Productomschrijving

Markeren:

Weergave:	OLED 320*240 dot-matrix scherm	Voeding:	24 V gelijkstroom
Pijpdiameterbereik:	DN6 DN100	Communicatie-interface:	RS485-communicatie-interface, ondersteunt Modbus-protocol
Stroombereik:	0.1m/s ~ ±5m/s ((0.328ft/s ~ ±16ft/s)	Nauwkeurigheid:	± 2%

Weergave:	OLED 320*240 dot-matrix scherm
Voeding:	24 V gelijkstroom
Pijpdiameterbereik:	DN6 DN100
Communicatie-interface:	RS485-communicatie-interface, ondersteunt Modbus-protocol
Stroombereik:	0.1m/s ~ ±5m/s ((0.328ft/s ~ ±16ft/s)
Nauwkeurigheid:	± 2%

TM605 Compacte Ultrasone Flowmeter met Clamp-on Ontwerp, OLED Display en RS485 Communicatie

HVAC en Gebouwbeheersysteem met TM605 Compacte Ultrasone Flowmeters

Productoverzicht

De TM605 Compacte Ultrasone Flowmeter is een compacte ultrasone flowmeter van het klemtype, ontworpen voor gebouwautomatiseringssystemen, die verbeterde controle biedt voor HVAC- en gebouwbeheertoepassingen.

Productbeschrijving

De TM605 is een geïntegreerde ultrasone flowmeter, speciaal ontworpen voor kleine tot middelgrote leidingdiameters. Het beschikt over eenvoudige installatie- en configuratieprocedures. Door gebruik te maken van het ultrasone principe van de transit-time difference methode, zendt en ontvangt de TM605 ultrasone signalen via zijn sensoren. Wanneer ultrasone signalen door stromende vloeistof gaan, maakt het verschil tussen metingen stroomopwaarts en stroomafwaarts nauwkeurige berekeningen van de stroming en snelheid mogelijk.

Voordelen & Kenmerken

Uniek Structuurontwerp:Circulair magneetstaalontwerp maakt automatische klemming tijdens installatie mogelijk. Volledige installatie tot meting duurt slechts 2-3 minuten.
Kleurrijk Scherm:Voorzien van een populair IPS LCD-scherm voor gemakkelijke aflezing van gegevens, zelfs in omgevingen met weinig licht.
Flowcurve/Kolomdiagram:Uitgerust met een kolomdiagram voor totale stroming/temperatuur en een realtime stromingscurvegrafiek voor duidelijke visualisatie van realtime stromingsveranderingen.
Temperatuurweergave:Ingebouwde temperatuursonde aan de onderkant van de display-unit meet de realtime temperatuur van de leidingwand tijdens vloeistofstroming, weergegeven in de interface voor stromings-/snelheidsgegevens.
Eenvoudige Menuoptie:Eenvoudige parameterconfiguratie en wijzigingen via vier toetsen. "Omhoog Toets" en "Omlaag Toets" maken willekeurige weergave-interfaceomschakeling mogelijk met carousel-navigatie.
Compatibel met Diverse Materialen & Vloeistoffen:Geschikt voor het meten van verschillende schone vloeistoffen en leidingmaterialen. Een enkele TM605-unit kan zowel metalen als plastic leidingen meten, evenals water en olie via menu-opties.

Technische Specificaties

Specificatie	Details
Snelheid	0,328 ft/s ~ ±16 ft/s (0,1 m/s ~ ±5 m/s)
Nauwkeurigheid	±2,0%
Leidingmaat	DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
Vloeistofcompatibiliteit	Regulier water, zeewater, koel-/warm water, alcohol, etc.
Leidingsmateriaal	PVC, roestvrij staal, koolstofstaal, koper, etc.
Voeding	24V DC, maximaal 500mA
Communicatie	Ondersteunt MODBUS-protocol, RS485
Analoge Uitgang	4-20mA, maximaal 750Ω
Alarmuitgang	Relais, OCT boven- en onderlimiet alarmfunctie
Display	OLED 320*240 dot-matrix display
Toetsenpaneel	Vier aanraaktoetsen
Floweenheid	Ondersteunt selectie van metrische eenheden: Kubieke Meters (m³), Liters (l), Amerikaanse Gallons (gal)
Tijdseenheid	/uur, /min (fabrieksstandaard: kubieke meters per uur)
Extra Kenmerken	Dagelijkse, Maandelijkse en Jaarlijkse Flow Totalizer
Temperatuurbereik	Omgeving: 32°F ~ +122°F (0°C ~ +50°C) Vloeistof: 32°F ~ +122°F (0°C ~ +50°C)
Omgevingsvochtigheid	RV 0-95%, Geen condensatie
Behuizingsmateriaal	Aluminiumlegering, CNC-bewerkte verwerking
Beschermingsgraad	IP54
Kabellengte	6,6 ft (2 m) standaard

Referentietabel voor leidingmaatbereik en flowbereik

Diameter	DN	Inch	Diameterbereik (mm)	Min (m³/u)	Max (m³/u)	Min (L/min)	Max (L/min)
Φ9.53	DN6	1/8"	9-12	0,02	0,7	0,4	12
Φ12.7	DN8	1/4"	12-15	0,05	1,7	0,9	28
Φ15	DN10	3/8"	15-18	0,09	3,0	1,5	49
Φ20	DN15	1/2"	18-21	0,06	3,2	1,1	53
Φ25	DN20	3/4"	21-28	0,11	5,7	1,9	94
Φ32	DN25	1"	28-36	0,18	8,8	2,9	147
Φ40	DN32	1-1/4"	36-44	0,29	14	4,8	241
Φ50	DN40	1-1/2"	44-52	0,45	23	7,5	377
Φ63	DN50	2"	52-66	0,71	35	12	589
Φ75	DN65	2-1/2"	66-80	1,2	60	20	995
Φ90	DN80	3"	80-95	1,8	90	30	1508
Φ110	DN100	4"	100-115	2,8	141	47	2356
