ST502 klem-op ultrasone flowmeter voor stadsverwarming

Name: ST502 klem-op ultrasone flowmeter voor stadsverwarming
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Onderhandelbaar USD
Availability: InStock

Productdetails

Plaats van herkomst: Shenzhen

Merknaam: Flo-Instru

Certificering: CE; ISO9001

Modelnummer: ST502

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1

Verpakking Details: Conventionele verpakking

Levertijd: 3-5 werkdagen

Betalingscondities: T/T

Krijg Beste Prijs

Productdetails

Productomschrijving

Markeren:
                                                                                                                                                                                                                                                DN25-DN5000 Ultrasone flowmeter met buismaat, Stroomtang met stroomvoorziening van 24 V DC, 0.15% Repeatability ST502 Flow Meter


Uitvoer:	4-20MA, Oct Pulse-uitgang, relaisuitgang, RS-232 / RS-485, RTD-temp. invoeren	Pijp maat:	DN25-DN5000
Transducers Temperatuur:	-40℉ ~ +140℉ (-40℃~+60℃)	Voeding:	24 V gelijkstroom
snelheidsbereik:	0,03 ~±40ft/s (0,01~±12m/s)	Herhaalbaarheid:	0,15%

Uitvoer:	4-20MA, Oct Pulse-uitgang, relaisuitgang, RS-232 / RS-485, RTD-temp. invoeren
Pijp maat:	DN25-DN5000
Transducers Temperatuur:	-40℉ ~ +140℉ (-40℃~+60℃)
Voeding:	24 V gelijkstroom
snelheidsbereik:	0,03 ~±40ft/s (0,01~±12m/s)
Herhaalbaarheid:	0,15%

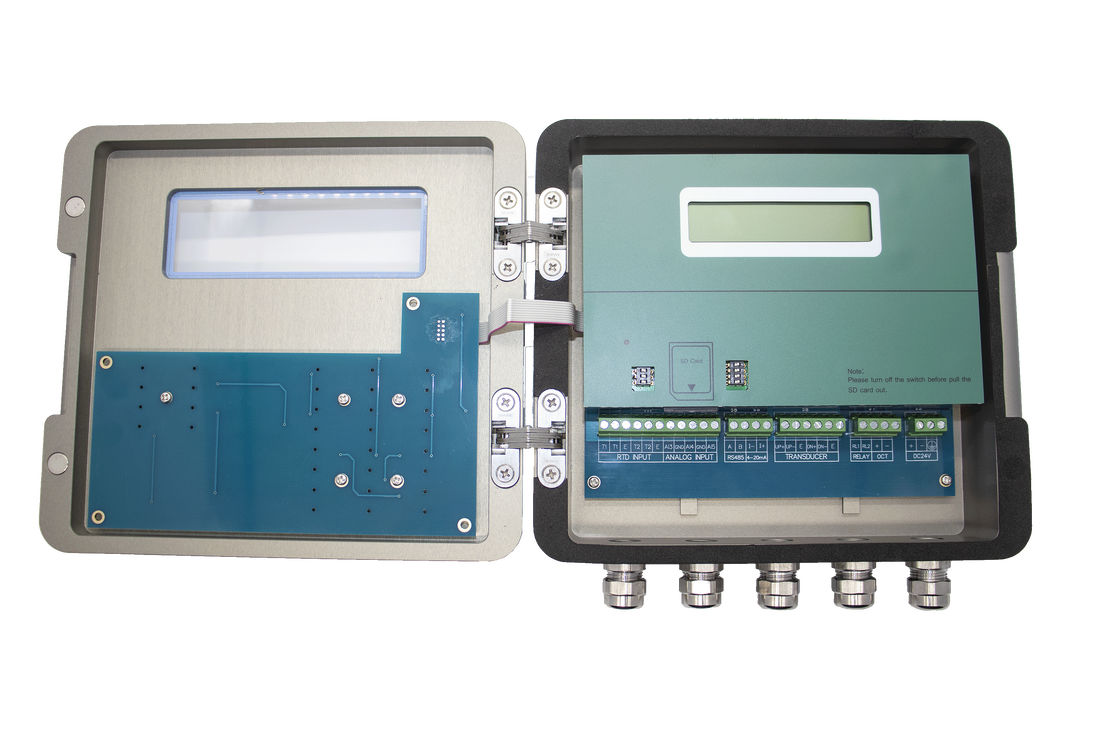

ST502 klem-op ultrasone flowmeter voor stadsverwarming

ST502 Clamp-on ultrasone stroommeter voor stadsverwarming

Productoverzicht

ST502 Ultrasone stroommeter maakt gebruik van transit-time methoden om de vloeistofstroom in industriële systemen te meten en levert hoge nauwkeurigheidstroomgegevens via opklappende omvormers die nooit contact hebben met de vloeistof.

Belangrijkste kenmerken

Metingen van de werkelijke doorstroming en het totale verbruik van verschillende vloeistoffen
CNC-bewerking met magnetische open dekseltechnologie
Algorithmen voor adaptieve signaalverwerking voor uitdagende stroomomstandigheden
Duidelijk LCD-scherm met alarmfunctie en gemakkelijke bediening
Tweerichtingsstroommeting met behulp van ultrasoontechnologie in transittijd
Ingebouwde 2G SD-kaart voor historische gegevensanalyse
Eenvoudig menu systeem voor snelle configuratie

Meetbeginsel - TVT-technologie

TVT (Transit-Time Vortex) -technologie combineert ultrasoon in transittijd met vortexvergieten, wat ongeëvenaarde nauwkeurigheid en veelzijdigheid biedt bij ultrasoonstroommeting.

Het apparaat maakt gebruik van ultrasone transducers die aan de buitenkant van de buis zijn geïnstalleerd.Het tijdsverschil tussen de signalen is evenredig met de stroomsnelheid.

Prestatiespecificaties

Versnellingsbereik	0.03 ~ ±40ft/s (0,01 ~ ±12m/s)
Precisiteit	± 0,5%
Grootte van de buis	"~ 200" (25mm~5000mm)
Herhaalbaarheid	0.15% van de gemeten waarde
Lineariteit	±1,0%
Compatibiliteit met vloeistoffen	Water, zeewater, olie, alcohol...
Materialen voor buizen	PVC, roestvrij staal, koolstofstaal, koper...

Functiespecificaties

Communicatie	ModBus RS485
Analoog-uitgang	4~20mA, maximale belasting 750Ω
Pulsautoutput	0~9999Hz, OCT
Uitgang van de relais	max 1 Hz (1A@125V wisselstroom of 2A@30V gelijkstroom)
Stroomvoorziening	24V DC/1A max.
Temperatuurbereik	-40°F~140°F (-40°C~60°C)
Vochtigheid	tot 99% RH, niet-condenserend

Afmetingen van het product

Transmitter

Normale transducer

Hoogtemperatuuromvormer

Ultra-hoge-temperatuur-omvormer

Productdisplay

Communicatie- en outputfuncties

De ST502 biedt meerdere communicatie- en uitvoeropties voor naadloze integratie in industriële besturingssystemen, waardoor real-time gegevensverwerving en afstandsbewaking mogelijk zijn.

Samenvatting van de produktiecapaciteit

Uitvoertype	Functie	Toepassingsvoorbeelden
RS485 (Modbus)	Digitale communicatie	Telecontrole, SCADA, systeemintegratie
4-20mA	Analoge invoer/uitvoer	PLC-invoer, procesfeedback, DCS-systemen
OCT Pulse	Totale uitslag van de stroom	Batchcontrollers, energietellers, stroomloggers
Relais	Alarm-/controle-uitgang	Trigger-alarm, bedieningskleppen/pompen, beveiliging van de doorstroming

Bedradingsdiagram

Installatiemethoden

V-methode

Standaardmethode die nauwkeurige metingen levert voor pijplijnen met een diameter van 25 mm tot 400 mm (1"~16").

Z-methode

Gebruikt rechtstreeks verzonden signalen met minder verzwakking. Geschikt voor pijplijnen met een diameter van 100 mm tot 3000 mm (4"~120").

N-methode

Geluidsgolven doorkruisen de vloeistof twee keer en stuiteren drie keer van de pijplijnen.

W-methode

Geluidsgolven gaan vier keer door de vloeistof en stuiteren vier keer af van de pijplijnen. Geschikt voor zeer kleine pijpen (diameter minder dan 50 mm, 2").
