Huis > producten > Ultrasone energiemeter > ST505 Vaste ultrasone energiemeter De ultieme quot-een-seconde openings quot-ontwerp

ST505 Vaste ultrasone energiemeter De ultieme quot-een-seconde openings quot-ontwerp

Productdetails

Plaats van herkomst: Shenzhen

Merknaam: Flo-Instru

Certificering: CE; ISO9001

Modelnummer: ST505

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1

Verpakking Details: Conventionele Verpakking

Levertijd: 3-5 werkdagen

Betalingscondities: T/T

Krijg Beste Prijs
Markeren:

Vaste ultrasone energiemeter

,

Ultrasone energiemeter met openingstijd van één seconde

,

ST505 Ultrasone energiemeter

Snelheidswaaier:
0 ~ ±16ft/s (0 ~ ±5m/s)
Precisiteit:
±1,0%
Grootte van de buis:
1 "~ 48" (25 mm ~ 1200 mm)
Vloeistof:
Water, Zeewater, Olie, Alcohol…
Materialen voor buizen:
PVC, koolstofstaal, roestvrij staal...
Optionele uitgangen:
OCT Pulsoutput: 0~5000Hz. Analoge uitgang: 4~20mA, maximale belasting 750Ω.
Communicatie-interface:
RS485
Stroomvoorziening:
24V DC/1A@max
Toetsenbord:
16(4×4) toets met tactiele actie
Afbeelding:
20 × 2 rooster alfanumeriek LCD-scherm met achtergrondverlichting.
Temperatuur:
Transmitter: -40°F~140°F (-40°C~60°C); Transducer: 32°F~140°F (0°C~60°C)
Vochtigheid:
Tot 99% RV, niet-condenserend
Transmitter:
Aluminiumlegering, IP65.
Transducer:
Ingekapselde uitvoering, IP68.
Transducer kabel:
Standaard kabellengte: 33ft (10m).
Snelheidswaaier:
0 ~ ±16ft/s (0 ~ ±5m/s)
Precisiteit:
±1,0%
Grootte van de buis:
1 "~ 48" (25 mm ~ 1200 mm)
Vloeistof:
Water, Zeewater, Olie, Alcohol…
Materialen voor buizen:
PVC, koolstofstaal, roestvrij staal...
Optionele uitgangen:
OCT Pulsoutput: 0~5000Hz. Analoge uitgang: 4~20mA, maximale belasting 750Ω.
Communicatie-interface:
RS485
Stroomvoorziening:
24V DC/1A@max
Toetsenbord:
16(4×4) toets met tactiele actie
Afbeelding:
20 × 2 rooster alfanumeriek LCD-scherm met achtergrondverlichting.
Temperatuur:
Transmitter: -40°F~140°F (-40°C~60°C); Transducer: 32°F~140°F (0°C~60°C)
Vochtigheid:
Tot 99% RV, niet-condenserend
Transmitter:
Aluminiumlegering, IP65.
Transducer:
Ingekapselde uitvoering, IP68.
Transducer kabel:
Standaard kabellengte: 33ft (10m).
ST505 Vaste ultrasone energiemeter De ultieme quot-een-seconde openings quot-ontwerp

ST505 Vaste ultrasone energiemeter

Integreer in uw beheersysteem om te voorzien in metingsdiensten op afstand.



Productinformatie

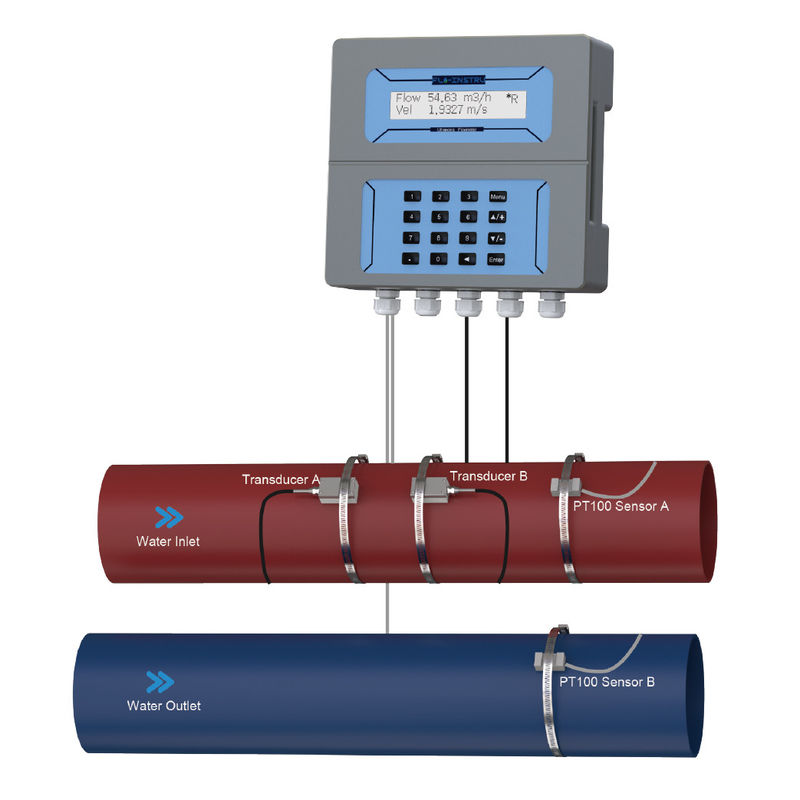

De ST505 is een ultrasoonenergiemeter met hoge nauwkeurigheid met vastkoppelbare transducers die grote buisdiameter meten, die is ingebouwd in een RTD-module.ST505 kan worden opgewaardeerd tot een energiemeter die wordt gebruikt voor het meten van het individuele energieverbruik in alle vloeistofverwarmings- en koelsystemenDe meter is voorzien van een stroommeter en een temperatuursensor, waardoor het systeem in realtime de temperatuur van de toevoer- en terugvoerpijp kan detecteren.



De energiemeter kan op grote schaal worden toegepast in verschillende toepassingen, zoals HVAC, koeltoren, datacenters, energie-audit en gebouwen (schipwinkelcentrum, kantoor, museum, ziekenhuis, school, metro enz.).Energiemeter, ook wel warmte-energiemeter of warmtemeter genoemd, wordt gebruikt om het warmteverbruik in verwarmings- en koelinstallaties nauwkeurig te meten om energie- en kostenbesparingen te bereiken.



ST505 is een gloednieuw high-end product dat is gemaakt van aluminiumlegeringsmateriaal en realiseert CNC-verwerkingsmethode.Het neemt de toonaangevende volledig afgesloten ijzer-absorberende zijdelopeningstechnologie zonder schroefvergrendelingEen dergelijk handig ontwerp realiseert echt "een-second opening".





Voordelen

  • De werkelijke stroom en het totale verbruik van verschillende vloeistoffen worden gemeten.
  • Geen verlies van procescontrole, optimalisatie van activa en efficiëntie, geen stilstand of kosten van kalibratie.
  • Adaptieve signaalverwerkingsalgoritmen optimaliseren de prestaties en zorgen voor nauwkeurige metingen, zelfs onder moeilijke stroomomstandigheden.
  • Duidelijke scherminterface en LCD-scherm met alarmfunctie, eenvoudig te bedienen en te debuggeren
  • Gebruik de transittijd ultrasoontechnologie om tweerichtingsstroommeting te realiseren door de tijd nauwkeurig te metenhet is nodig voor ultrasone signalen om stroomopwaarts en stroomafwaarts te verzenden.
  • Gebruik de mogelijkheden van de gegevenslogging om historische stroompatronen te analyseren om de systemen te optimaliseren.
  • Ingebouwd toetsenbord en eenvoudig menu-systeem voor snelle en gemakkelijke programmering van de buisdiameter, het buismateriaal, het vloeistoftype en de metingsniveaus.





Productkenmerken



Afmeting



ST505 Vaste ultrasone energiemeter De ultieme quot-een-seconde openings quot-ontwerp 0
ST505 Vaste ultrasone energiemeter De ultieme quot-een-seconde openings quot-ontwerp 1
Transmitter



ST505 Vaste ultrasone energiemeter De ultieme quot-een-seconde openings quot-ontwerp 2
Transducer





Technische informatie



Parameter



Prestatiespecificaties
Versnellingsbereik 0.03~±16ft/s (0.01~±5m/s)
Precisiteit ± 1% van de gemeten waarde
Herhaalbaarheid 00,3% van de gemeten waarde
Grootte van de buis "~ 48" (25 mm ~ 1200 mm)
Stroomvoorziening 24 V gelijkstroom
Toetsenbord 16 aanraakknoppen
Afbeelding Alfanumeriek, achtergrondverlicht LCD.
Functiespecificaties
Output Analoge uitgang: 4~20mA, maximale belasting 750Ω.
Impulsautoutput: 0~9999Hz, OCT, (min. en max. frequentie is instelbaar)
Relaisuitgang: maximaal 1 Hz ((1A@125V AC of 2A@30V DC)
Communicatie RS485
Vloeistof water, zeewater, olie, alcohol...
Materialen voor buizen PVC, roestvrij staal, koolstofstaal, koper...
Fysieke specificaties
Transmitter Gegooid aluminium, IP65, CNC-bewerking
Transducer Gecapsuleerd ontwerp, beschermingsgraad IP68
met een vermogen van niet meer dan 50 W
De standaard/maximale lengte van de kabel: 30 ft/1000 ft (9m/305m)
Temperatuur Transmitter: -40°F~140°F ((-40°C~60°C)
Transducer: 32°F~140°F ((0°C~60°C) Standaard
PT100 Temperatuursensor: 32°F~257°F ((0°C~125°C)
Vochtigheid tot 99% RH, niet-condenserend






Installatie



V-methode

De "V" methode wordt beschouwd als de standaardmethode. Het geeft meestal een nauwkeurigere aflezing en wordt gebruikt op buizen met een diameter van ongeveer 25 mm tot 400 mm.het is handig om te gebruiken, maar vereist nog steeds de juiste installatie van de transducer, contact op de pijp aan de middellijn van de pijp en gelijke afstand aan beide zijden van de middellijn.

ST505 Vaste ultrasone energiemeter De ultieme quot-een-seconde openings quot-ontwerp 3



Z-methode

Het signaal dat wordt verzonden in een installatie volgens de "Z"-methode heeft een lagere verzwakking dan een signaalzender met de "V"-methode.Dit komt omdat de "Z"-methode een rechtstreeks verzonden (in plaats van gereflecteerd) signaal gebruikt dat de vloeistof slechts één keer doorkruistDe "Z"-methode is in staat om te meten op buizen met een diameter van 100 mm tot 3000 mm (~ 120 mm).

ST505 Vaste ultrasone energiemeter De ultieme quot-een-seconde openings quot-ontwerp 4



N-methode

Met de "N"-methode gaan de geluidsgolven twee keer door de vloeistof en stuiteren ze drie keer af van de buizenwanden.De nauwkeurigheid van de metingen kan worden verbeterd door de doorvoersafstand te verlengen met de "N"-methode (niet vaak gebruikt).

ST505 Vaste ultrasone energiemeter De ultieme quot-een-seconde openings quot-ontwerp 5



W-methode

Net als bij de "N" methode kan de meetnauwkeurigheid ook worden verbeterd door de doorvoersafstand met de "W" methode te verlengen.De geluidsgolf loopt vier keer door de vloeistof en stuitert vier keer af van de buizenwanden. Het is geschikt voor zeer kleine buizen ((diameter is minder dan 50mm/2'').

ST505 Vaste ultrasone energiemeter De ultieme quot-een-seconde openings quot-ontwerp 6





Bedrading

ST505 Vaste ultrasone energiemeter De ultieme quot-een-seconde openings quot-ontwerp 7









Verpakking en accessoire

ST505 Vaste ultrasone energiemeter De ultieme quot-een-seconde openings quot-ontwerp 8







Bestelgegevens



ST505 Code Specificatie
  F Uitrasonische stroommeter (optioneel)
E Ultrasone BTU/energiemeter ((Standaard)
  Code Transducer
BT1 Clamp-on-transducer:
32°F~140°F (0°C~60°C) ((Standaard)
IT215 Invoegingsomvormer:
-40°F~176°F ((-40°C~80°C) ((optioneel)
  Code Kabellengte
L Standaard kabellengte:33ft (((10m)
L+ Op verzoek andere lengtes
  Code temperatuur sensor
PT100 Temperatuur: 32°F~257°F (0°C~125°C)

ST505 E BT1 L Volledige orderinformatie
