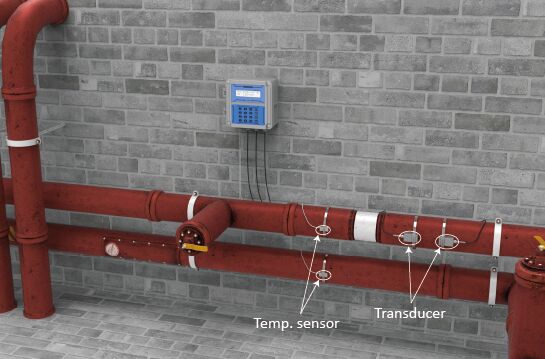

ST502 Ultrasone energiemeter voor stadskoelsystemen

ST501-PT100 Ultrasone energiemeter

Ultrasone energiemeters met klemsysteemdie transittijdmethoden gebruiken om de stroom te meten.

Invoering

ST501 Ultrasone energiemeter maakt gebruik van de meest betrouwbare digitale signaalverwerkingstechnologie en verzendt stroommetingen voor een breed scala aan vloeistof- en buisafmetingen met hoge nauwkeurigheid en betrouwbaarheid. Gecombineerd met een transducer met uitstekende prestaties en materiaal van een hoger industrieel niveau, kan Flo-Instruments langdurig zonder zorgen werken.

Duidelijke menuweergaveselecties maken het gebruik van instrumenten erg handig. Opklembare transducers maken de unit flexibeler voor een breed scala aan toepassingen.

De ST501 ultrasone energiemeter is gebaseerd op Transit-Time-technologie, die een hoge meetnauwkeurigheid heeft. ST501 maakt gebruik van een klemtransducer, die stroomgegevens kan verzamelen door deze eenvoudig aan de buitenkant van de buis te klemmen, en deze zal nooit in contact komen met de vloeistof en geen vloeistofvervuiling, drukvermindering, lekkage, enz. veroorzaken.

Voordelen

• Meet de werkelijke stroom en het totale verbruik van verschillende vloeistoffen
• Geen verlies van procescontrole, optimalisatie van bedrijfsmiddelen en efficiëntie, geen uitvaltijd of kosten als gevolg van kalibratie
• Adaptieve signaalverwerkingsalgoritmen optimaliseren de prestaties en zorgen voor nauwkeurige metingen, zelfs onder uitdagende stromingsomstandigheden.
• Duidelijke display-interface en LCD-display met alarmfunctie, eenvoudig te bedienen en te debuggen
• Maak gebruik van ultrasone transittijdtechnologie om bidirectionele stroommetingen te realiseren door nauwkeurig de tijd te meten die ultrasone signalen nodig hebben om stroomopwaarts en stroomafwaarts te reizen
• Maak gebruik van de dataloggingmogelijkheden om historische stroompatronen te analyseren en zo het systeem te optimaliseren.
• Ingebouwd toetsenbord en eenvoudig menusysteem voor snelle en eenvoudige programmering van buisdiameter, buismateriaal, vloeistoftype en meeteenheden.

Beginsel

• Introductie tot TVT

TVT-technologie (Transit-Time Vortex) vertegenwoordigt een geavanceerde benadering van ultrasone flowmeting, waarbij de principes van transit-time ultrasoon geluid worden gecombineerd met de mogelijkheid om het vortex-uitscheidingsfenomeen te benutten, wat een ongeëvenaarde nauwkeurigheid en veelzijdigheid in ultrasone flowmeters oplevert. Deze innovatieve integratietechnologie verbetert de nauwkeurigheid, veelzijdigheid en prestaties van ultrasone flowmeters, waardoor ze zeer geschikt zijn voor een breed scala aan toepassingen in verschillende industrieën en een waardevolle oplossing is voor industrieën die nauwkeurige flowmetingen in variërende flowomstandigheden vereisen.

Het apparaat heeft een paar (of meer) ultrasone transducers die aan de buitenkant van de buis zijn geïnstalleerd (opgeklemd) of in-line zijn geplaatst. De ene transducer stuurt een ultrasone puls stroomafwaarts met de stroom mee, terwijl de andere deze stroomopwaarts stuurt, tegen de stroom in. Omdat de beweging van de vloeistof de looptijd van het ultrageluid beïnvloedt, is het tijdsverschil tussen de twee signalen direct evenredig met de stroomsnelheid.

Specificaties

Productdimensie

Zender

Transducer

Temp. Transducer

Productweergave

Communicatie- en outputfuncties

De ST501 vaste ultrasone flowmeter is uitgerust met meerdere communicatie- en uitvoeropties om een ​​naadloze integratie in verschillende industriële besturingssystemen te garanderen. Deze uitgangen maken real-time data-acquisitie, monitoring op afstand en controle van flow-gerelateerde processen mogelijk.

Samenvatting van uitvoermogelijkheden

Bedradingsschema

Installatiemethoden

De V-methode wordt beschouwd als de standaardmethode. Het geeft doorgaans een nauwkeuriger aflezing en wordt gebruikt op buisdiameters variërend van ongeveer 25 mm tot ongeveer 400 mm (1~16"). Het is ook handig in gebruik, maar vereist nog steeds een juiste installatie van de transducer, contact met de buis op de middellijn van de buis en gelijke afstanden aan weerszijden van de middellijn.
Het signaal dat wordt verzonden in een Z-methode-installatie heeft minder demping dan een signaal dat wordt verzonden met de V-methode. Dit komt omdat de Z-methode gebruik maakt van een direct verzonden (in plaats van gereflecteerd) signaal dat de vloeistof slechts één keer doorkruist. Met de Z-methode kan worden gemeten op buisdiameters variërend van 100 mm tot 3000 mm (4”~120”).
Bij de N-methode doorkruisen de geluidsgolven tweemaal de vloeistof en stuiteren driemaal tegen de buiswanden. Het is geschikt voor het meten van kleine buisdiameters. De meetnauwkeurigheid kan worden verbeterd door de transitafstand te vergroten met de N-methode (zeldzaam gebruikt).
Net als bij de N-methode kan de meetnauwkeurigheid ook worden verbeterd door de transitafstand te vergroten met de W-methode. De geluidsgolf doorkruist de vloeistof vier keer en stuitert vier keer tegen de buiswanden. Het is geschikt voor zeer kleine buizen (diameters kleiner dan 50 mm, 2").
